智能液壓泵站
智能液壓泵站
智能液壓泵站
瀏覽產品手冊 施工案例 收藏
點擊這里給我發消息 點擊這里給我發消息

一、概述

WTYZ 系列水下液壓泵站,是專門針對水利水電移動式啟閉機液壓自動抓梁、液壓清污機及液壓抓斗配套設計制作的,它允許在不超過150米水深處工作。它適用于5t至600t單吊點或雙吊點液壓自動抓梁及各類液壓清污抓斗的控制。


二、水下液壓泵站的組成

油箱:儲油、散熱、分離油中的空氣及沉淀雜質并支承液壓系統的裝置,由油箱體、流離隔板、濾網隔板、空氣濾清器等部分組成。

油泵與電動機:液壓泵站的驅動裝置

液壓閥件:電磁換向閥、溢流閥、單向閥、壓力繼電器、壓力表、濾清器等器件。


三、水下液壓泵站的主要特點

外形多種設計,適用干液壓抓梁,清污機、清污抓斗等,便于設備安裝。

油泵、電動機與液壓件均采用國內外知名品牌,性能好、質量可靠。

水下工作,耐水壓不變形,可靠性好,內外防腐處理。

泵站已批量生產,備件充足,互換性好,還可根據需要特殊定做。

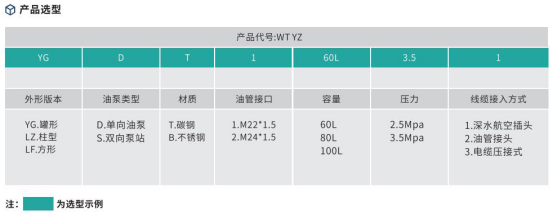

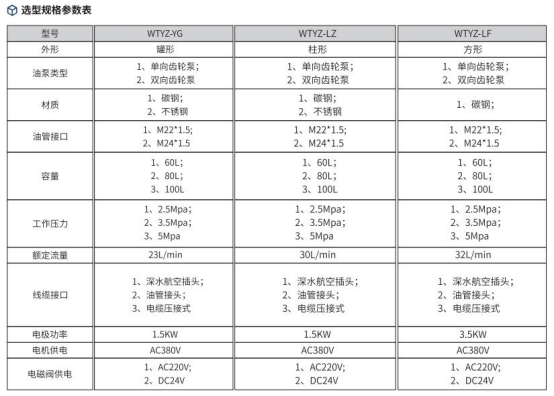

性能參數

1、液壓泵站油箱材質采用27SiMn合金結構鋼或A304不銹鋼材質制造,壁厚8-10mm,按水下7MPa設計制作。

2、泵站油箱有效容積>60L、80L、100L等多種規格。

3、國內或合資知名齒輪油泵品牌,額定工作壓力:3.5-5Mp;額定流量:20L/ min ;23L/ min ;30L/ min ;等多種類型;常規液壓系統工作壓力出廠調定為2.5-3.5Mpa。

4、國內或合資知名品牌電機功率電動機功率1.5-2.2KW可選,工作電壓AC380V。

5、 Rexroth (カ士樂)、 Atos (阿托斯)或 Parker (派克)電磁;電磁額定工作電壓:AC220V或DC24V;

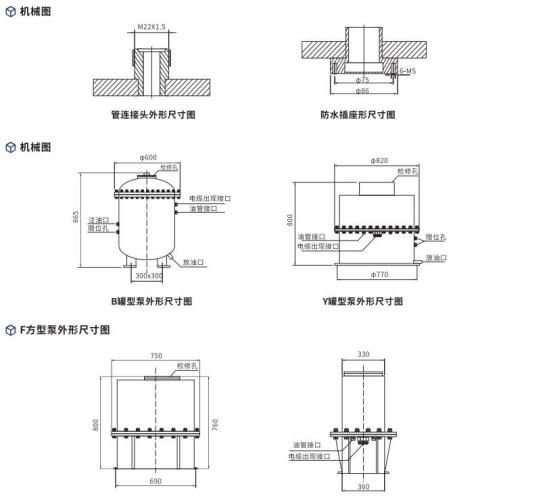

6、進出油管管接頭M24/1.5;

7、泵站線纜出口采用1寸油管對接頭方式和航插方式;

8、液壓油選用32號低溫抗磨液壓油,能保證系統在﹣30° C 至60° C 環境中正常工作。

9、泵站重量:根據規格一般180Kg-300kg范圍。

注意事項

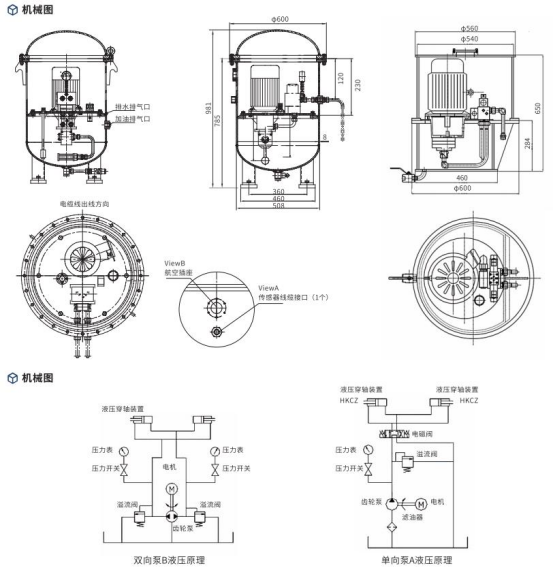

1、液壓抓梁選用泵站時;河選罐形、圓形、方形、分體式,但額定壓力均為2.5Mpa,流量應不大于14Lmin,銷軸直徑小于200mm時推薦選用10L/ min 流量,抓梁泵站液壓泵分為 A 單向 B 雙向,其控制方式詳見參考圖。

2、液壓清污機、抓斗選用泵站時;可選圓形、分體式,額定壓力2.5-12Mpa(可調),流量推薦大于16L min 抓斗泵站液壓泵僅有 A 單向,其控制方式詳見參考圖。

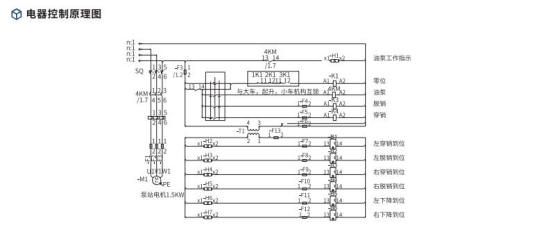

3、泵站的控制方式在訂貨時請與我公司及時溝通,我公司提供參考圖。

4、選購液壓抓斗泵站時應盡可能選用防水插座式,泵站不含防水插頭及插座,如果需要電纜我公司可提供并免費做密封。

安全使用操作規范

1、凡是經過密封擰緊的螺栓,不得再松開,一旦松開再擰緊將嚴重影響密封性能。

2、油管與接頭連接前一定要檢查連接頭上是否漏裝了0型密封圈,密封圈是否完好無損,插頭與插座接好后一定要擰緊。

3、泵站額定注油量為60L,請定量加注,還應定期更換液壓油。

4、電纜接頭安裝時,應注意密封圈是否完好,必要時應用密封膠將該孔封住,確保泵站與外界隔絕。

5、本系統安裝完畢首次使用前,必須先將自動抓梁(本系統)沉入最深工作水位,停留30分鐘后提出水面,在控制柜出線端子處,用500V揺表測量油泵電機回路的對地電阻,阻值與下水前無明顯變化表示無滲水,只有無滲水現象才能進行正常操作。

6、在實際工作中,自動液壓抓梁每次下降到位后,必須先在控制柜出線端子處用500V搖表測量油泵電機回路的對地電阻,在無滲水現象的情況下,才可進行穿銷、脫銷操作,否則不允許操作。

7、液壓油的選用:液壓油型號;常溫地區用 HL -46或 HM -46寒冷地區用10或12號航空液壓油液壓油根據使用工況可一年更換一次。
